Balanceren van Graanmaaidorsers: Drie Kritische Samenstellen

Inleiding: waarom het balanceren van maaidorsers kritisch is

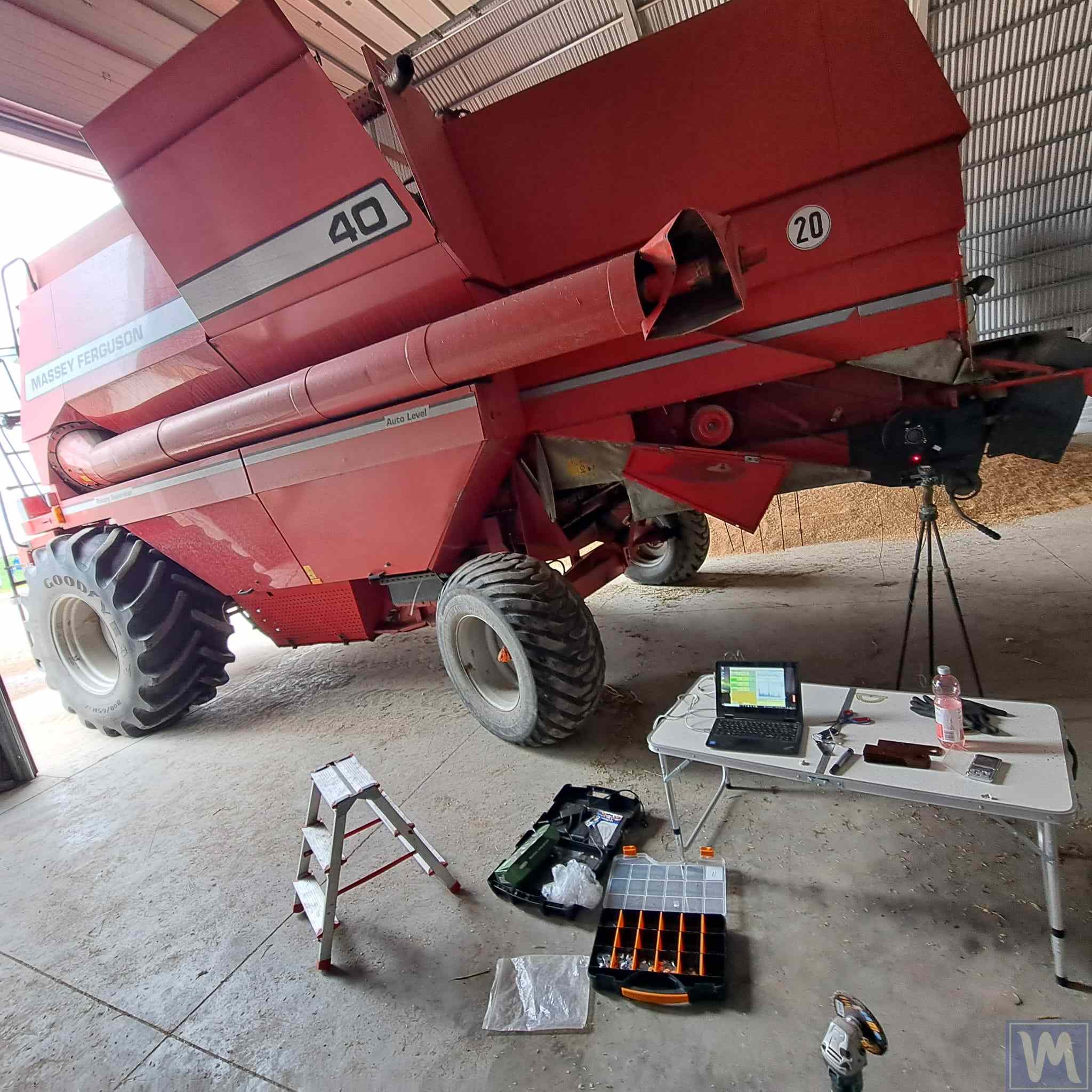

Foto. Balanceren van een Massey Ferguson maaidorser: een laptop met de software, een lasertacho op zijn standaard, en de gereedschappen voor diagnostiek en balancering op locatie

Een graanmaaidorser is een complex geheel van roterende samenstellen. Drie hiervan zijn bijzonder kritisch wat betreft onbalans:

1. De dorstrommel — het hart van de maaidorser, dat het graan dorst
2. De strohakselaar — draait op extreme snelheden
3. De reinigingsventilator — scheidt het graan

Onbalans in een van deze samenstellen leidt tot:

• Toegenomen trilling in de gehele maaidorser
• Versnelde lagerslijtage
• Scheuren in het frame en de bevestigingen
• Verminderde dorskwaliteit/schoonmaakkwaliteit
• Het risico van een storing op het hoogtepunt van het seizoen

1. De dorstrommel

Constructie en bedrijfsregime

Ontwerp: een cilinder van 500–800 mm diameter met longitudinale rastribbels of pennen.

Toerental: 600–1.200 rpm (afhankelijk van het gewas)

Gewicht: 200–500 kg

Oorzaken van onbalans

• Ongelijkmatige ribbelslijtage: het middendeel slijt zwaarder dan de randen
• Verbogen of gebroken rastribbels: door het raken van een steen of stuk metaal
• Trommelvervorming: door overbelasting of een schok
• Opbouw van stro of vuil: bij nat weer

2. De strohakselaar

Constructie

Ontwerp: een cilindrische as uitgerust met vrij swingende messen of klepels

Toerental: 3.000–4.000 rpm (zeer hoog!)

Taak: het stro versnipperen tot mulch voor verspreiding over het veld

Waarom de hakselaar een veelvoorkomende trillingsbron is

Het is het snelst draaiende samenstel van de maaidorser. Bij dergelijke snelheden verandert de kleinste onbalans in ernstige trillingen:

• De messen slijten ongelijkmatig — het ene weegt 450 g, het andere 380 g
• Messen kunnen breken — door het raken van een steen of stuk metaal
• De dunne behuizing kan doorbuigen, wat extra trilling veroorzaakt

De maaidorser klaarmaken voor het seizoen: een balanceringscontrolelijst

De economische onderbouwing

Kosten van preventie (alle drie samenstellen): €1.800–€2.600

Kosten van een storing tijdens het seizoen:

• 3 dagen uitvaltijd: 3 × €4.000 = €12.000
• Reparatie van de defecte samenstellen: €3.200–€6.000
• Gewasverliezen (overrijping): €2.000–€8.000
• TOTAAL: €17.200–€26.000

Rendement van preventie: €17.200 / €2.200 = 7,8×
