Balanceren van Brekers en Molens: Werken onder Extreme Omstandigheden
De specifieke kenmerken: Breekinstallaties werken in de meest veeleisende omstandigheden — schokbelasting, abrasieve slijtage en materiaalopbouw. Balanceren vereist hier een speciale aanpak.
Inleiding
Brekers en molens behoren tot de meest veeleisende apparatuur in gebruik. Hun rotors werken onder constante schokbelasting, ondergaan extreme abrasieve slijtage en ervaren opbouw van het te verwerken materiaal.
Het kernprobleem: onbalans is hier niet statisch — het verandert voortdurend naarmate de werkelementen (hamers, slagstukken, messen) slijten of defect raken.
Typen breekinstallaties

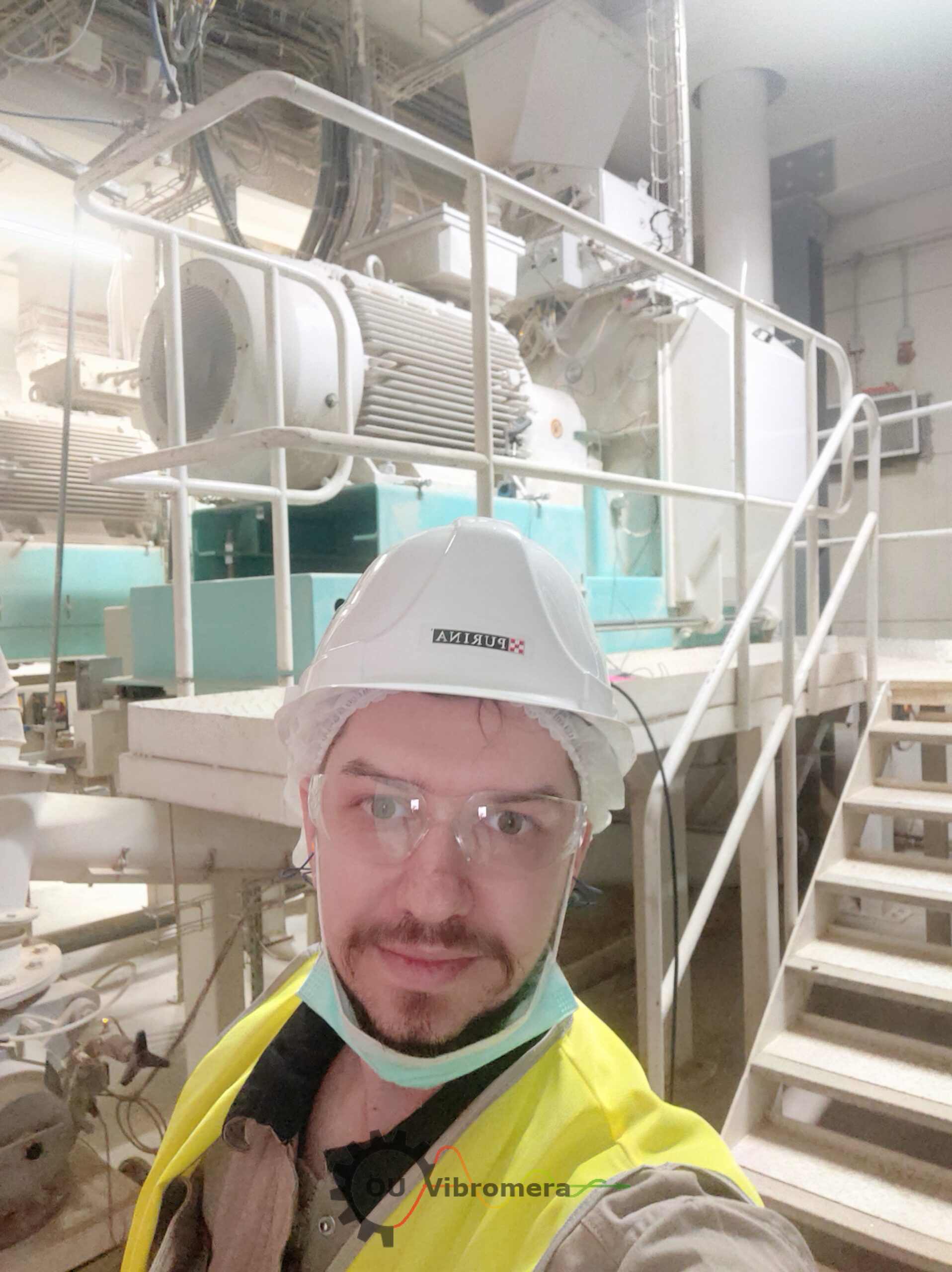

Foto 1. Balanceren van een breker in een Nestlé-fabriek: voorbereiding van de apparatuur voor trillingsdiagnostiek en balanceren onder productieomstandigheden
1. Hamerbrekers
Ontwerp: een rotor met scharnierend bevestigde hamers die vrij kunnen draaien om hun assen.
Onbalansproblemen:
- Ongelijkmatige hamerslijtage — de ene kan meer slijten dan de andere
- Hamerbreuk — een plotseling massaverlies veroorzaakt ernstige onbalans
- Materiaalopbouw — nat of kleverig product hecht zich ongelijkmatig aan
2. Impactbrekers en -molens
Ontwerp: een rotor met star bevestigde slagstukken of messen.
Onbalansproblemen:
- Eenzijdige slijtage — bij het verwerken van abrasief materiaal
- Splinters en scheuren in de werkelementen
- Metaalinslagen — deze kunnen een slagstuk verbuigen of breken
Specifieke problemen van breekinstallaties
Probleem 1: Extreme en ongelijkmatige slijtage
Oorzaak: abrasief materiaal (erts, grind, kolen) slijt de werkelementen snel. Slijtage treedt ongelijkmatig op door de onregelmatigheid van het materiaal en het toevoerregime.
Gevolgen: onbalans neemt snel toe. Als een hamer 5 kg woog en na een maand werken 4,5 kg weegt, is dat al een ernstige onbalans voor de rotor.
De specifieke kenmerken van het balanceren van brekers

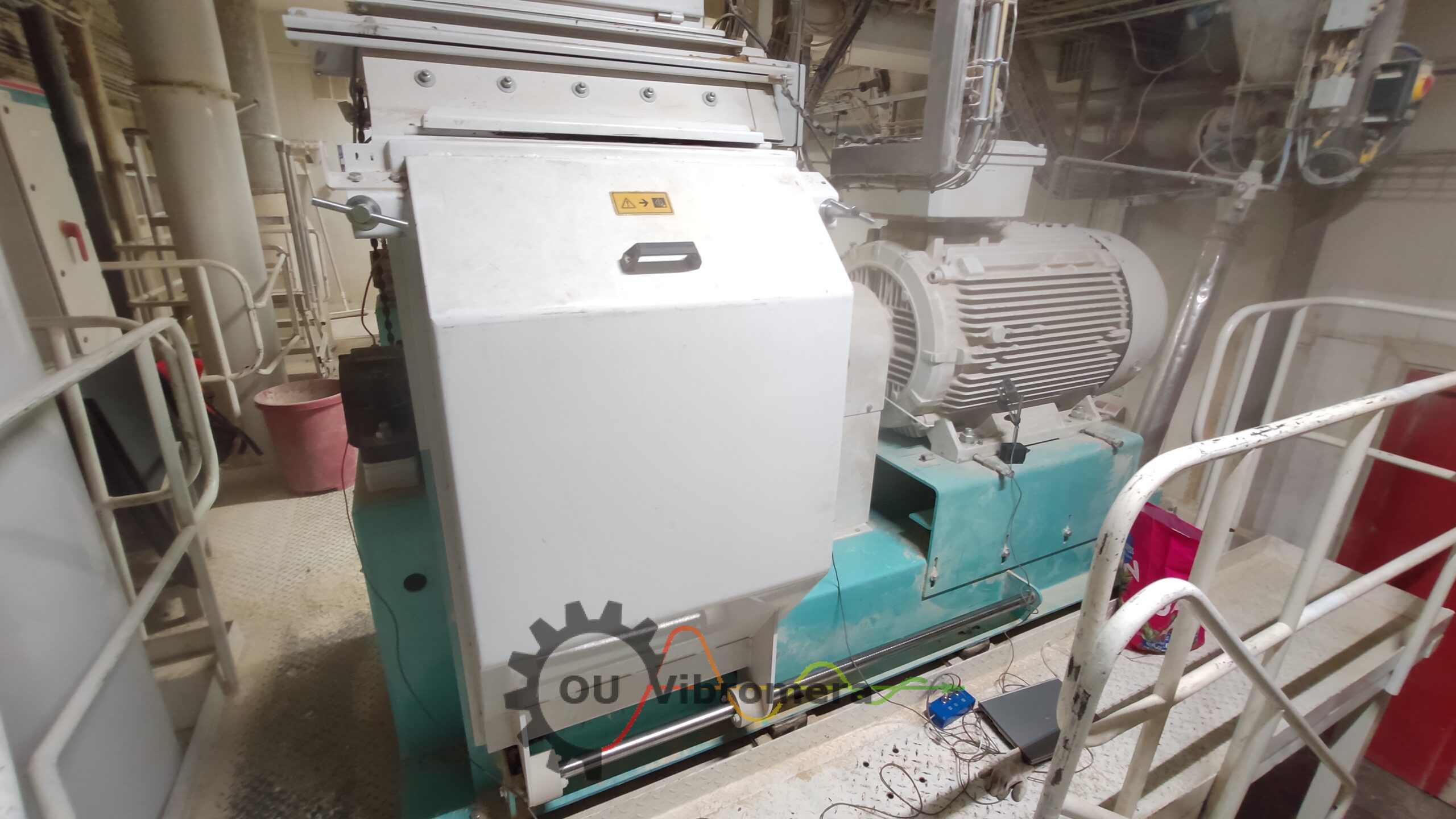

Foto 2. Balanceren van een breker: trillingsensoren bevestigd aan de lagersteun terwijl metingen worden verricht om de onbalans te bepalen
Voorbereiding: cruciaal belangrijk!
- Reiniging van de rotor: verwijder ALLES wat is opgebouwd. Gebruik schrepers, water onder druk en perslucht
- Inspectie van de hamers/slagstukken: controleer de integriteit van ELK element. Scheuren of splinters betekenen vervanging
- Controle van de bevestigingen: draai alle bouten vast. Brekers werken met slagen, waardoor bevestigingen losraken
- Het fundament: controleer de ankerbouten. Schokbelastingen kunnen deze losmaken
Praktische aanbevelingen
Controlelijst vóór het balanceren van een breker
- Reiniging: rotor volledig gereinigd van alle opgebouwd materiaal (100%)
- Inspectie: alle hamers/slagstukken intact, geen scheuren
- Volledigheid: het aantal hamers komt overeen met het ontwerp
- Symmetrie: als de hamers gesleten zijn, vervang dan de volledige set door nieuwe
- Rotorbevestigingen: bouten aangedraaid, spieën op hun plaats
- Lagers: geen speling, geen oververhitting, smering in orde
- Fundament: ankerbouten aangedraaid, geen scheuren
Praktijkgeval: een breker bij een prefab-betonbedrijf
De beginsituatie
Object: een hamermolen voor het breken van grind
Probleem: sterke trilling (12 mm/s), lawaai, scheuren in het fundament
Oorzaak: 3 van de 24 hamers gebroken, de rest ongelijkmatig gesleten
Uitgevoerd werk
- Stop de breker, verwijder de beschermkappen
- Inspecteer de rotor — 3 gebroken hamers gevonden
- Vervang de VOLLEDIGE set hamers (24 stuks) door nieuwe
- Balanceer de rotor in zijn eigen lagers met de Balanset-1A
- Versterk het fundament (versterken met beton)
Het resultaat
- Trilling verminderd van 12 naar 2,8 mm/s (binnen de normen)
- Geluid verminderd met ~15 dB
- Productie toegenomen met 8%
De economie
Kosten:
- Set hamers (24 stuks): €7.200
- Balanceren: €1.400
- Fundering versterken: €1.800
- TOTAAL: €10.400
Jaarlijks voordeel:
- Vermeden uitvaltijd: 15 dagen × €3.200 = €48.000
- Lagerlevensduur verdrievoudigd: besparing van €4.800/jaar
- 8% productiestijging: +€14.000/jaar aan extra winst
- Totaal voordeel: €66.800/jaar
ROI: €66.800 / €10.400 = 6,4× (terugverdientijd 2 maanden)
Conclusie
Het balanceren van breekinstallaties is werk onder extreme omstandigheden dat een speciale aanpak vereist. De sleutelprincipes voor succes zijn:
- Grondige voorbereiding: reiniging, inspectie en vervanging van gesleten elementen als complete set
- Betrouwbare bevestigingen: correctiegewichten moeten schokbelastingen weerstaan
- Regelmaat: balanceer op basis van werkelijke slijtage, niet alleen op schema
- Een holistische aanpak: trilling + fundament + lagers + aandrijving
Met de juiste aanpak verdient het balanceren van een breker zichzelf in 2–3 maanden terug door het vermijden van uitvaltijd en het verlengen van de levensduur van de apparatuur.
