5 Oorzaken van Trilling in Industriële Ventilatoren en Hoe U Ze Verhelpt

Oorzaak 1: Waaieronbalans (de meest voorkomende)

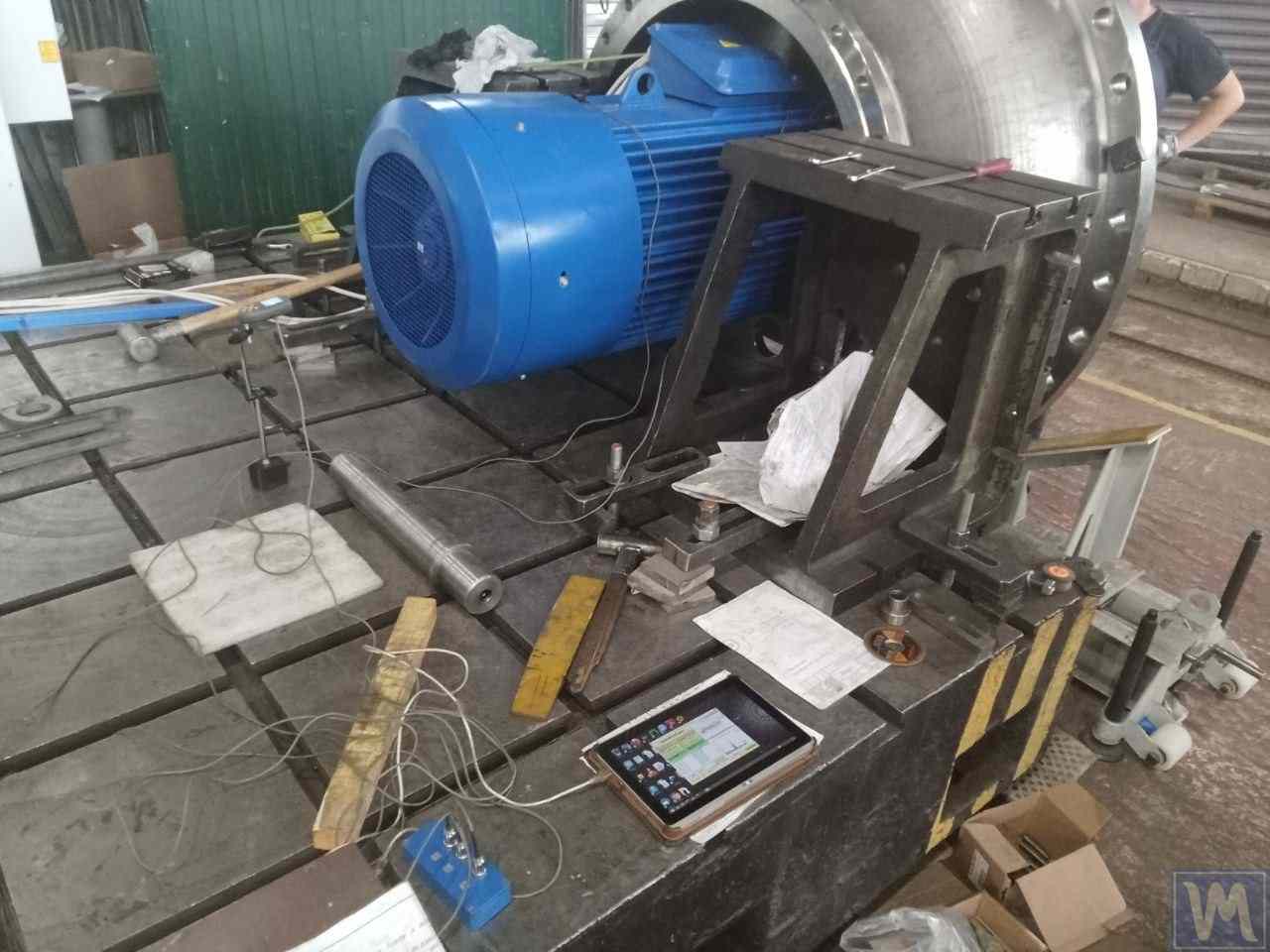

Foto 1. Balanceren van een industriële ventilator in uitvoering: trillingssensoren op de lagers gemonteerd, een lasertachometer gericht op de as en diagnostische gegevens weergegeven op de tablet

Onbalans is de ongelijkmatige massaverdeling van de waaier ten opzichte van de rotatieas. Zelfs een kleine massaverschuiving leidt tot een slingering: een deel van de motorenergie gaat niet naar het verplaatsen van lucht, maar naar het doen trillen van de behuizing.

Hoe onbalans ontstaat:

• Materiaalophoping: tijdens bedrijf hoopt stof, vuil en procesproduct zich op de schoepen op, waardoor het zwaartepunt verschuift
• Ongelijkmatige slijtage of corrosie: schoepen slijten met verschillende snelheden, met name in schurende omgevingen
• Reparatiewerkzaamheden: het vervangen of lasrepareren van afzonderlijke schoepen zonder daarna opnieuw te balanceren, vernietigt de fabrieksbalans
• Verlies van balanceergewichten: eerder aangebrachte gewichten kunnen door trilling of corrosie loslaten

Symptomen van onbalans:

• Sterke behuizingstrilling, met name merkbaar bij hogere snelheden
• Laagfrequent gezoem dat wordt overgedragen naar het fundament
• Oververhitting van lagers (boven 60–70°C)
• Frequente lagervervanging

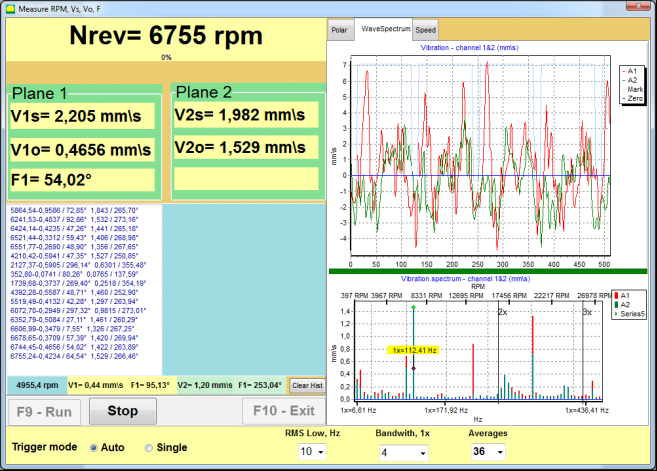

Fig. 1. Onbalansdiagnostiek: als de totale trilling (V1s) ongeveer gelijk is aan de trilling op de rotatiefrequentie (V1o), is waaieronbalans de voornaamste oorzaak

Oplossing:

Dynamisch balanceren van de waaier. Moderne draagbare trillingsanalysatoren (zoals de Balanset-1A) maken het mogelijk de waaier ter plekke te balanceren, zonder de ventilator te demonteren.

Foto 2. Trillingsanalyse met een proefgewicht gemonteerd, toerental ~2960 rpm

De ingenieur monteert trillingssensoren op de lagersteun en een optische snelheidssensor op de as. Na enkele metingen berekent het instrument de exacte positie en massa van het correctiegewicht. Het gehele proces duurt 1–2 uur.

Oorzaak 2: Versleten of beschadigde lagers

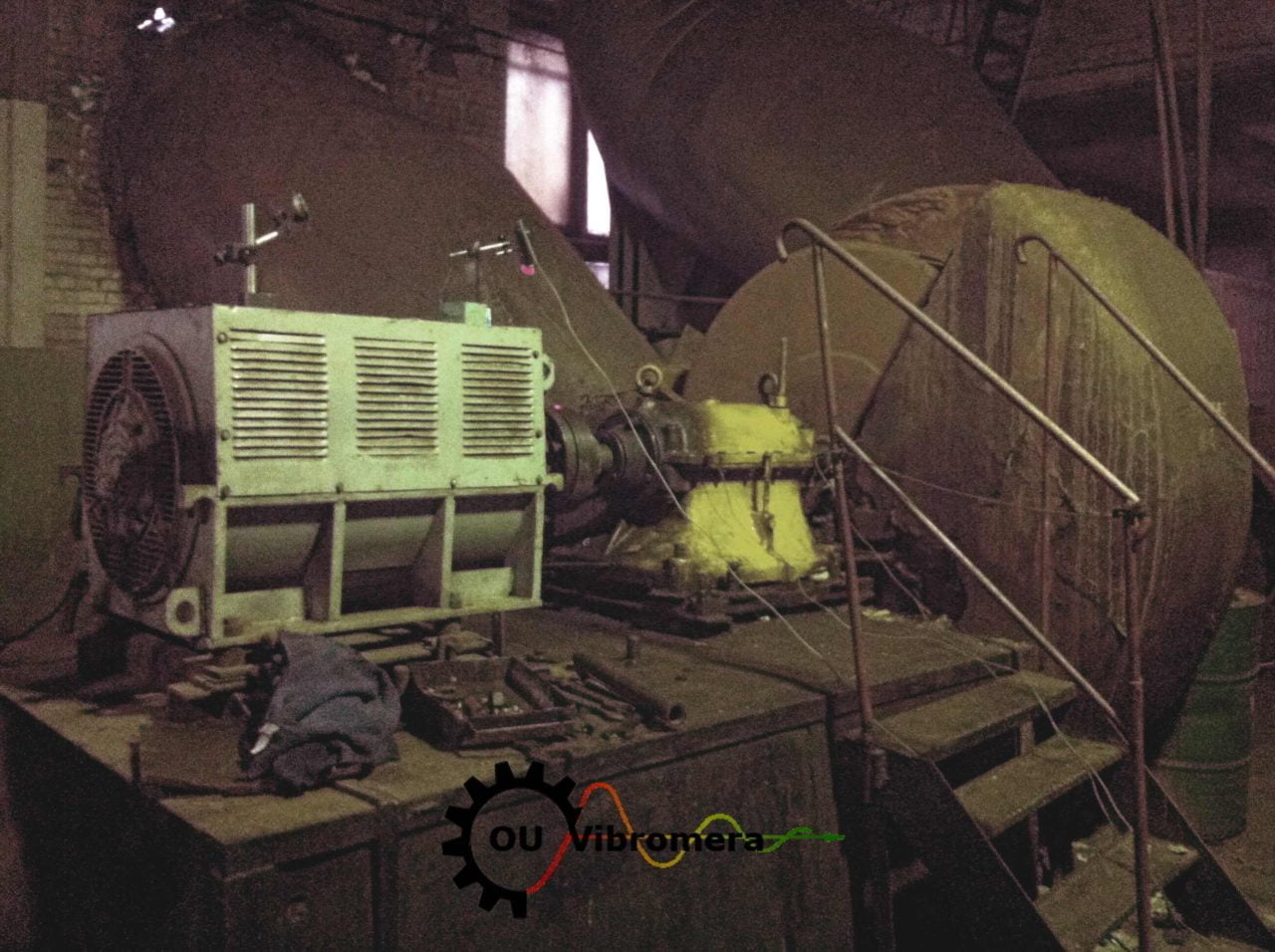

Foto 3. Balanceren van de waaier van een afzuigventilator: het werk wordt rechtstreeks op locatie uitgevoerd zonder de apparatuur te demonteren

Lagers zijn een kritiek belangrijk onderdeel van elke ventilator. Volgens de statistieken wordt tot 80% van de lagerstoringen veroorzaakt door balanceer- of uitlijnproblemen. Desalniettemin kunnen versleten lagers zelf ook een bron van trilling zijn.

Symptomen van defecte lagers:

• Hoogfrequent geluid (ruisen, zoemen) dat niet gerelateerd is aan de rotatiefrequentie
• Verhoogde temperatuur van de lagerbehuizing
• Trilling neemt niet af na balanceren
• In het trillingsspectrum verschijnen pieken op niet-synchrone frequenties (BPFO, BPFI, BSF)

Hoe onderscheidt u dit van onbalans:

Bij onbalans treedt trilling voornamelijk op bij de rotatie- (1×) frequentie. Bij lagerdefecten treedt trilling op bij kenmerkende "lager"-frequenties die GEEN veelvouden zijn van de assnelheid.

Oplossing:

Vervang de lagers. Na vervanging is het raadzaam ook te balanceren, omdat het monteren van nieuwe lagers de balans van het systeem kan veranderen.

Oorzaak 3: Uitlijningsfout van de as

Een uitlijningsfout treedt op wanneer de rotatie-assen van de ventilator-as en de motor-as niet samenvallen. Dit legt extra belasting op de lagers en koppeling en veroorzaakt trilling.

Typen uitlijningsfouten:

• Parallel: de assen zijn evenwijdig maar verschoven
• Hoekig: de assen snijden elkaar onder een hoek
• Gecombineerd: een combinatie van beide typen (het meest voorkomende geval)

Symptomen van een uitlijningsfout:

• Hoge trilling bij 2× de rotatiefrequentie (de tweede harmonische)
• Verhoogde axiale trilling (langs de as)
• Oververhitting van de koppeling
• Snelle slijtage van koppeling en lagers

Oplossing:

Laseruitlijning van de as. Moderne laseruitlijnsystemen maken het mogelijk assen uit te lijnen tot op honderdsten van een millimeter nauwkeurig. Na uitlijning is een controletrillingsmeting aan te raden.

Meer lezen: Asuitlijning en waarom balanceren zonder uitlijning niet helpt

Oorzaak 4: Mechanische losheid of fundamentschade

Mechanische losheid is een verlies van stijfheid in de constructieve verbindingen. Oorzaken zijn onder andere losse bevestigingsbouten, scheuren in het fundament en verhoogde speling in lagerplaatsen.

Symptomen van losheid:

• Meerdere harmonischen in het trillingsspectrum (1×, 2×, 3×, 4×...)
• Het spectrum ziet eruit als een "woud" van pieken
• Trilling is onstabiel van de ene naar de volgende start
• Zichtbaar schommelen of speling

Oplossing:

1. Inspecteer zorgvuldig alle boutverbindingen
2. Draai de ankerbouten van het fundament vast
3. Inspecteer op scheuren in het frame en herstel ze
4. Controleer de lagerplaatsen

Wanneer losheid is geëlimineerd, blijkt dit — en niet onbalans — vaak de werkelijke oorzaak van de trilling te zijn geweest.

Oorzaak 5: Structurele resonantie

Resonantie treedt op wanneer de bedrijfssnelheid van de ventilator samenvalt met (of dicht bij ligt bij) een van de eigenfrequenties van de constructie. In dat geval produceert zelfs minimale onbalans extreem hoge trilling.

Symptomen van resonantie:

• Trilling neemt scherp toe bij een bepaald toerental
• Het toerental met ±100 rpm veranderen kan de trilling met een factor 5–10 wijzigen
• De trillingsfase verschuift 180° wanneer de resonantie wordt doorkruist
• Metingen zijn onstabiel, zelfs bij constant toerental

Oplossing:

Balanceren in de resonantiezone is met standaardmethoden praktisch onmogelijk. U moet:

• De bedrijfssnelheid van de ventilator wijzigen (indien mogelijk)
• De stijfheid van de constructie wijzigen (frame verstevigen, steunen aanpassen)
• Speciale balanceermethoden gebruiken die onafhankelijk zijn van de fase

Checklist voor zelfdiagnostiek

Voer een eenvoudige controle uit voordat u een specialist inschakelt:

Praktijkgeval: prefab betoncentrale

Dit voorbeeld toont duidelijk aan dat het balanceren van een ventilator geen kostenpost is, maar een zeer rendabele investering in de betrouwbaarheid van uw apparatuur.
