Dynamisch balanceren van A tot Z: De complete gids voor het elimineren van trillingen en onbalans
Elk jaar wordt tot 30% van de storingen aan industriële apparatuur veroorzaakt door trillingen. In 9 van de 10 gevallen is de oorzaak onbalans in de rotor. Het is een onzichtbare vijand die machines langzaam maar zeker van binnenuit vernietigt: van vroegtijdige lagerslijtage tot catastrofale storingen en noodgedwongen stilstand.
Onbalans is geen kleinigheid maar een ernstige bedreiging voor alle roterende apparatuur. Het negeren van dit probleem leidt tot verwoestende gevolgen: tot 80% van de lagerstoringen wordt veroorzaakt door onbalans of uitlijningsproblemen, het overmatige energieverbruik kan oplopen tot 10-25%, en de kosten van ongeplande noodstilstand bedragen honderdduizenden euro's.
Wat u leert uit deze gids:
- De fysische aard van onbalans en waarom het optreedt
- De typen onbalans en hoe elk type wordt gecorrigeerd
- Wanneer en waarom balanceren noodzakelijk is
- Moderne balanceermethoden en apparatuur
- Kwaliteitsgraden voor balanceren en de ISO-normen
- De economische argumenten voor tijdig balanceren
- Hoe u een balanceerdienst correct aanvraagt
Hoofdstuk 1: Wat is onbalans — de kern van het probleem?
Een eenvoudige uitleg
Onbalans is een toestand waarbij de massa van een roterend onderdeel ongelijkmatig is verdeeld ten opzichte van de rotatie-as. Eenvoudiger gezegd: het massacentrum van de rotor valt niet samen met de geometrische as.
Een alledaagse analogie: Denk aan hoe een wasmachine "springt" tijdens de centrifugeerstand wanneer het wasgoed zich aan één kant ophoopt. Of hoe het stuur van een auto trilt bij hoge snelheid wanneer een wiel niet is gebalanceerd na een bandenwissel. In beide gevallen is de oorzaak de ongelijkmatige verdeling van massa rondom de rotatie-as. Precies hetzelfde gebeurt in industriële rotoren — het metaal is op één plek zwaarder, en tijdens het draaien veroorzaakt dit een slag.

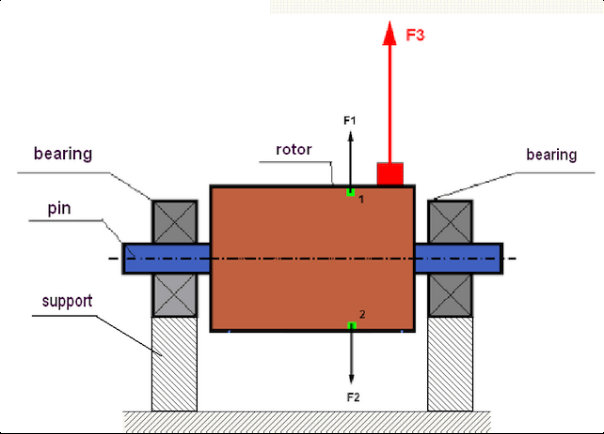

Fig. 1. Rotor en centrifugaalkrachten: in een perfect gebalanceerde rotor heffen de krachten F1 en F2 elkaar op, maar een asymmetrische massa (rood) creëert de ongebalanceerde kracht F3
De onbalanskracht in actie: Een onbalans van slechts 10 gram op een ventilatorrotor van 1 meter diameter, draaiend op 1.500 rpm, genereert een cyclische kracht van ongeveer 12,5 kgf! Het is alsof een hamer van 12,5 kg de lagers 25 keer per seconde raakt.
Idealiter moet de massa van een rotor symmetrisch zijn ten opzichte van de rotatie-as. De centrifugaalkrachten die ontstaan tijdens het draaien heffen elkaar dan op en er treedt vrijwel geen trilling op. Maar zodra zelfs een kleine asymmetrie optreedt (ongelijkmatige slijtage, ophoping van vuil, een productiefout), ontstaat er tijdens het draaien een ongebalanceerde centrifugaalkracht die trillingen veroorzaakt.
Typen onbalans
Onbalans kan verschillende vormen aannemen. Er worden drie basistypen onderscheiden:
Statische onbalans (één vlak)
Dit treedt op wanneer het massacentrum van de rotor parallel aan de rotatie-as is verschoven. U kunt het zien als een enkel "zwaar punt" op de rotor. Zelfs in rust, geplaatst op horizontale ondersteuningen, zal zo'n rotor altijd ronddraaien zodat de zware kant onderin terechtkomt.

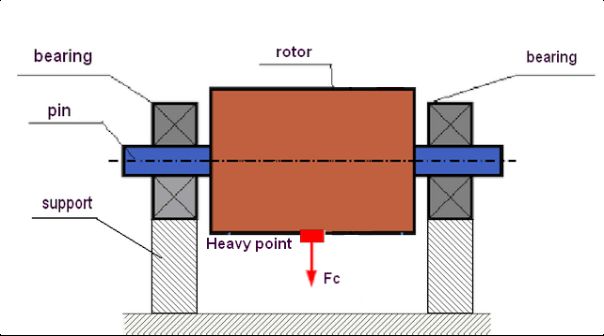

Fig. 2. Statische onbalans: het "zware punt" rolt altijd naar beneden onder de zwaartekracht
Statische onbalans is typisch voor smalle, schijfvormige rotoren (slijpschijven, smalle riemschijven, smalle ventilatorwaaiers). Het is relatief eenvoudig te corrigeren — door één correctiegewicht aan te brengen in één vlak, diametraal tegenover het "zware punt".
Koppel- (moment-)onbalans
Een complexer geval. Het treedt op wanneer twee gelijke ongebalanceerde massa's zich in verschillende vlakken langs de lengte van de rotor bevinden, 180° ten opzichte van elkaar geplaatst. In rust is zo'n rotor gebalanceerd — hij heeft geen enkel "zwaar punt" en zal niet uit zichzelf ronddraaien.
Tijdens het draaien creëren deze twee massa's echter een koppel (een moment) dat de rotor hevig laat "schommelen" of "wiebelen". Het corrigeren van koppelonbalans vereist massacorrectie in ten minste twee vlakken.

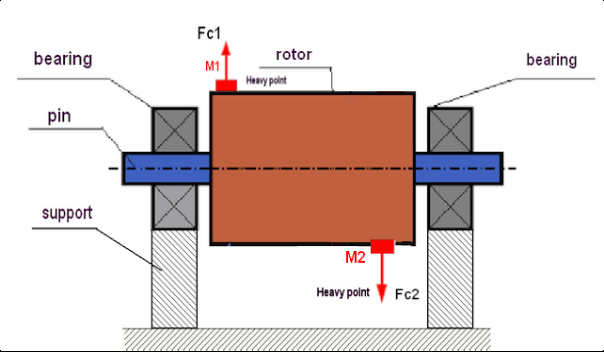

Fig. 3. Dynamische (koppel-)rotoronbalans: de ongelijke massa's M1 en M2 creëren een koppel van centrifugaalkrachten F1 en F2 die de rotor laten "schommelen"
Dynamische onbalans
Dit is het meest algemene en in de praktijk het meest voorkomende geval. Dynamische onbalans is een combinatie van statische en koppelonbalans. Het openbaart zich alleen tijdens het draaien en is de belangrijkste oorzaak van trillingen in de meeste industriële rotoren.
Het corrigeren van dynamische onbalans vereist altijd massacorrectie in ten minste twee vlakken (tweevlaks balanceren). Daarom wordt professioneel dynamisch balanceren uitgevoerd met gespecialiseerde instrumenten die trillingen op meerdere punten tegelijkertijd kunnen meten.
Meer over de typen onbalans: statisch, koppel en dynamisch — wat is het verschil?
De oorzaken van onbalans
Onbalans kan ofwel "inherent" zijn (productiefouten) ofwel "verworven" tijdens gebruik. Inzicht in de oorzaken helpt niet alleen om de huidige onbalans te corrigeren, maar ook om te voorkomen dat deze terugkeert.
Productie- (inherente) fouten
Deze ontstaan in de productiefase van een onderdeel:
- Onnauwkeurigheden bij het gieten of bewerken: ongelijke wanddikte, verschoven boringen, draaifouten
- Materiaalinhomogeniteit: porositeit in een gietstuk, insluitsels en holten in het metaal creëren een ongelijkmatige dichtheidsverdeling
- Montagefouten: wanneer een rotor is opgebouwd uit meerdere onderdelen (schijven, schoepen, naaf), stapelen toleranties zich op en veroorzaken onbalans
Bij inbedrijfstelling van apparatuur bestaat het risico op "inherente" onbalans door fabrieksfouten. Om deze reden kan kritische apparatuur (pompwaaiers en ventilatorwaaiers, krukas) het beste worden gebalanceerd vóór installatie of direct na montage.
Operationele (verworven) fouten
Deze verschijnen tijdens de bedrijfsvoering van de apparatuur en zijn de meest voorkomende oorzaak van onbalans:
- Ongelijkmatige slijtage: werkoppervlakken slijten met verschillende snelheden — ventilatorschoepen, breekhamers, freesmessen. Abrasieve slijtage, erosie en mechanische schade creëren asymmetrie
- Vervorming: een as gebogen door oververhitting, impact of overbelasting. Losse bevestigingen waardoor de rotor "beweegt" en vervormt tijdens gebruik
- Materiaalophoping: stof, vuil en procesmateriaal hopen zich op op ventilatorschoepen. Op breekrotoren kleeft het verwerkte materiaal vast. Zelfs een kleine, ongelijkmatige ophoping op een grote straal creëert aanzienlijke onbalans
- Corrosie: chemische corrosie en druppelerosie door binnendringend vocht creëren putcorrosie en een ongelijkmatig massaverlies
- Verlies van onderdelen: het plotselinge verlies van een turbineschoep, een tandwieltand of een brekhamer leidt tot ernstige, abrupte onbalans
"Verworven" onbalans bouwt zich geleidelijk op tijdens gebruik. Dit maakt regelmatige trillingsdiagnostiek en gepland balanceerwerk een essentieel onderdeel van het onderhoud.
Door reparatie veroorzaakte fouten
Deze ontstaan nadat reparaties zijn uitgevoerd:
- Slechte kwaliteit van montage: onjuiste bevestiging van onderdelen, het niet volgen van montageprocedures
- Asymmetrische bevestigingen: het vervangen van afzonderlijke schoepen, slaghamers of hamers zonder het gehele samenstel opnieuw te balanceren
- Lasfouten: ongelijkmatig lasmateriaal, lasrupsen van verschillende massa
- Slordig monteren: de rotor op een hoek geplaatst bij montage op de as
Elke grote ingreep in de constructie van een rotor tijdens reparatie (vervangen van onderdelen, lassen, draaien) brengt een hoog risico op "reparatie-onbalans" met zich mee en vereist verplicht herbalanceren achteraf.
De gevolgen van het negeren van onbalans
Het negeren van zelfs een kleine onbalans leidt tot een reeks verwoestende gevolgen:
De gevaren van onbalans:
- Versnelde lagerslijtage: tot 80% van de lagerstoringen wordt veroorzaakt door balanceer- of uitlijningsproblemen. De levensduur kan dalen van meerdere jaren naar enkele maanden
- Scheuren in de constructie: constante trillingen veroorzaken metaalmoeheid, wat leidt tot scheuren in het frame en de fundering en tot losraken van bevestigingsbouten
- Overmatig energieverbruik van 10-25%: een aanzienlijk deel van de energie wordt niet besteed aan nuttig werk maar aan het "schudden" van de machine
- Verminderde productkwaliteit: trillingen hebben een negatieve invloed op het productieproces
- Noodgedwongen stilstand: onbalans leidt uiteindelijk tot plotselinge uitval en het stilleggen van een volledige productielijn
- Veiligheidsrisico's: verhoogd geluidsniveau, vermoeidheid van operators en het risico dat roterende onderdelen losraken
Hoe u de oorzaak van trillingen kunt vaststellen: een gids voor trillingsdiagnostiek
Hoofdstuk 2: Dynamisch balanceren — de moderne oplossing
Dynamisch balanceren is het proces waarbij de onbalans van een roterend onderdeel wordt verwijderd, uitgevoerd terwijl de rotor draait (in zijn werkmodus). In tegenstelling tot statisch balanceren, dat zonder rotatie wordt gedaan, maakt dynamisch balanceren het mogelijk om zowel statische onbalans (een verschoven massacentrum) als koppelonbalans (een ongelijkmatige massaverdeling langs de lengte van de rotor) te corrigeren.
Hoe het werkt: 5 stappen
Professioneel dynamisch balanceren wordt in meerdere fasen uitgevoerd:
- Trillingen meten: hooggevoelige sensoren (versnellingsopnemers) meten de amplitude en fase van trillingen op de lagerpunten
- Het "zware punt" lokaliseren: een gespecialiseerd instrument (een trillingsanalyser-balanceerder) analyseert het signaal en bepaalt precies waar de ongebalanceerde massa zich op de rotor bevindt
- De correctiegewichten berekenen: op basis van de verkregen gegevens worden de exacte massa en hoekpositie van het correctiegewicht (of meerdere gewichten, voor tweevlaks balanceren) automatisch berekend
- Gewichten aanbrengen/verwijderen: correctiegewichten worden op de rotor bevestigd (door lassen of met schroeven), of omgekeerd wordt overtollige massa verwijderd (door boren)
- Verificatiecontrole: nadat de gewichten zijn aangebracht, worden trillingen opnieuw gemeten om te bevestigen dat het niveau is gereduceerd tot binnen de toegestane limieten

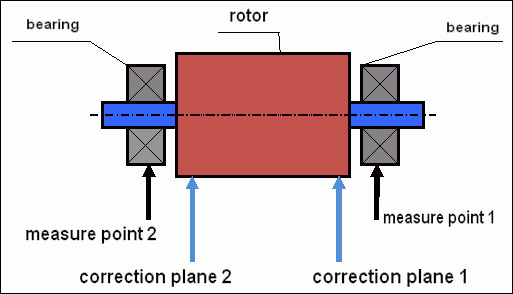

Fig. 4. Schema dynamisch balanceren: trillingssensoren worden gemonteerd op de lagers op punten 1 en 2, en correctiegewichten worden aangebracht in de twee correctievlakken
Trillingsdiagnostiek en balanceerdiensten
Wij voeren trillingsdiagnostiek uit en identificeren de oorzaken van verhoogde trillingen in uw apparatuur
Neem contact opHoofdstuk 3: Welke apparatuur moet worden gebalanceerd?
Vrijwel elk roterend onderdeel kan balanceren vereisen. Hier zijn de belangrijkste objecten waarmee specialisten werken:
3.1. Ventilatoren en rookgasventilatoren
Industriële ventilatoren zijn bijzonder gevoelig voor onbalans. Tijdens gebruik hopen stof, vuil en procesmateriaal zich op op de schoepen van de waaier, waardoor het massacentrum verschuift. Ongelijkmatige schoepslijtage, vervorming en corrosie zijn ook mogelijk.
Nadat een trekventilator van een prefabbetonbedrijf werd gebalanceerd, werd een jaarlijkse elektriciteitsbesparing van ongeveer €7.000 gerealiseerd en steeg de lagerlevensduur van 4 maanden naar 2 jaar.
Meer detail: 5 oorzaken van industriële ventilatortrilling en hoe u ze elimineert
3.2. Elektromotoren en generatoren
Rotoren van elektromotoren en ankers van generatoren behoren tot de meest voorkomende objecten voor balanceren. Na het herwikkelen van een motorwikkeling is het balanceren van de rotor verplicht, omdat herwikkelen de massaverdeling kan veranderen. Zelfs een kleine onbalans bij hoge snelheid (3.000 rpm) genereert aanzienlijke trillingskrachten.
Bijzondere aandachtspunten bij het balanceren van elektromotoren:
- Het anker wordt vaak als samenstel met de commutator gebalanceerd
- De vereiste kwaliteitsgraad is doorgaans G2.5 - G6.3
- Na herwikkelen zijn zowel mechanische als magnetische onbalans mogelijk
- Werkplaatsbalanceren verdient de voorkeur voor nauwkeurigheid
Meer detail: het balanceren van een elektromotorenanker na herwikkelen en reparatie
3.3. Pompen en compressoren
Pompwaaiers, turbinerotoren en compressorwaaiers zijn bedrijfskritische apparatuur voor vele industrieën. Onbalans in een pompwaaier veroorzaakt niet alleen trillingen maar ook andere problemen:
- Vroegtijdig falen van mechanische afdichtingen: trillingen veroorzaken asslag, wat de afdichting vernietigt en leidt tot lekken
- Cavitatie: instabiel draaien veroorzaakt door trillingen kan cavitatie-effecten verergeren
- Verhoogde lagerslijtage: bijzonder kritisch voor hogedrukpompen
Bij de reparatie van een industriële pomp moet elke waaier worden gebalanceerd — in de werkplaats (indien verwijderd) of ter plaatse (eenmaal gemonteerd). Vaak wordt een gecombineerde aanpak gebruikt: de waaier wordt eerst afzonderlijk gebalanceerd, waarna de volledig gemonteerde pompas in gemonteerde toestand opnieuw wordt gebalanceerd.
Meer detail: pompen balanceren en de levensduur van afdichtingen verlengen
3.4. Landbouwmachines
Dorsdrommen van maaidorsers, stro-hakselrotoren, vlegels, mulcheras en roterende maaiers. In de landbouw betekent een defecte machine midden in het zaai- of oogstseizoen niet alleen stilstand maar directe verliezen door een mislukte oogst.
Meer detail: landbouwmachines balanceren voor betrouwbaarheid gedurende het seizoen
Hoofdstuk 4: Twee hoofdbenaderingen: in de werkplaats of ter plaatse?
Er zijn twee basismanieren om balanceerwerk uit te voeren, elk met zijn eigen voordelen en toepassingsgebied.
Werkplaatsbalanceren (op een machine)
De rotor (of as, of wiel) wordt uit de machine verwijderd en gemonteerd op een speciale balanceermachine. De machine draait de rotor op tot de vereiste snelheid en meet de onbalans. Moderne balanceermachines zijn computergestuurd — ze berekenen de grootte en hoekpositie van de gewichten die nodig zijn om de onbalans te verwijderen.
Voordelen: hoge nauwkeurigheid van balanceren voor een afzonderlijk onderdeel, de mogelijkheid om begeleidend reparatiewerk uit te voeren (draaien, lassen) en gecontroleerde werkplaatsomstandigheden.
Nadelen: het vereist volledige demontage, transport en daaropvolgende hereniging van het onderdeel, wat de apparaatstilstand aanzienlijk vergroot. Het houdt ook geen rekening met de invloed van gekoppelde systemen: lagers, steunpunten en de fundering.
Balanceren ter plaatse (veldbalanceren)
Het balanceren wordt rechtstreeks op de apparatuur van de klant uitgevoerd, in zijn eigen lagers, zonder de rotor te verwijderen. Met behulp van een draagbaar trillingssysteem en een lasertachometer balanceert de ingenieur het aggregaat op zijn werksnelheid, precies waar het is geïnstalleerd.
Voordelen: minimale stilstand (het werk duurt vaak slechts een paar uur) en aanzienlijke besparingen op demontage en hereniging. Het grootste voordeel is dat het gehele systeem als samenstel wordt gebalanceerd, rekening houdend met de werkelijke bedrijfsomstandigheden.
Nadelen: toegang tot de rotor is nodig om correctiegewichten aan te brengen, en het moet mogelijk zijn het aggregaat meerdere keren te starten en te stoppen.
Een gedetailleerde vergelijking: balanceren ter plaatse vs. werkplaatsbalanceren — welke kiest u?
Hoofdstuk 5: Kwaliteitsgraden voor balanceren en ISO-normen
De kwaliteit van balanceren wordt beoordeeld aan de hand van internationale normen. Het sleuteldocument is ISO 21940-11 (voorheen ISO 1940-1), dat de kwaliteitsgraden voor balanceren definieert (aangeduid met de letter G).
Wat is een G-graad?
De graad definieert de toegestane restonbalans na het balanceren. Hoe lager het G-getal, hoe strenger de nauwkeurigheidseis. Elk type apparatuur heeft zijn eigen aanbevolen graad:
| G-graad | Type apparatuur | Voorbeelden |
|---|---|---|
| G16 | Grof balanceren | Brekers, landbouwmachines, aandrijfassen |
| G6.3 | Standaard industriële kwaliteit | Ventilatoren, pompen, elektromotoren |
| G2.5 | Hogere kwaliteit | Turbines, compressoren, machinale aandrijvingen |
| G1.0 | Precisibalanceren | Spindels van gereedschapsmachines |
| G0.4 | Ultranauwkeurig balanceren | Spindels van precisieslijpmachines |
Een gedetailleerde gids: kwaliteitsgraden voor balanceren onder ISO 21940-11 met rekenformules
Hoofdstuk 6: Waarom balanceren een investering is, geen kostenpost
De kosten van het balanceren van een rotor of as zijn onvergelijkbaar lager dan de kosten van de stilstand en reparaties die worden gemaakt wanneer apparatuur buiten gebruik wordt gesteld door trillingen. Door tijdig te balanceren bespaart u op lagervervanging, behuizingsreparaties en ongeplande productiestops.
Directe besparingen door balanceren:
- Lagerkosten met 70-80% verlaagd: tijdig balanceren verlengt de lagerlevensduur meerdere malen
- Energiebesparing van 10-25%: gebalanceerde apparatuur verbruikt minder energie omdat het geen vermogen verspilt aan trillingen
- Voorkomen van kostbare stilstand: een noodstop van een productielijn kan honderdduizenden euro's per dag kosten
- Apparatuurlevensduur met 2-3× verlengd: geen trillingen betekent geen vermoeidheidsschade aan het metaal
Casestudy: een prefabbetonbedrijf
Apparatuur: de trekventilator van een ketelinstallatie
Probleem: verhoogde trillingen, met lagers die elke 4 maanden werden vervangen
Oplossing: dynamisch balanceren van de waaier ter plaatse
Resultaat:
- Elektriciteitsbesparing: circa €7.000/jaar
- Lagerlevensduur: gestegen van 4 maanden naar 2 jaar
- ROI (terugverdientijd): 2 maanden
De volledige berekening: het economisch effect van balanceren met praktijkcases
Een professioneel balanceercentrum: wat er toe doet
Balanceren is niet louter een technische procedure maar verantwoordelijk werk dat vakmanschap en ervaring vereist. Door het toe te vertrouwen aan professionals krijgt u een garantie op een kwalitatief resultaat.
Aanbevelingen van specialisten over balanceren
Het opvolgen van deze aanbevelingen helpt u het maximale voordeel uit balanceren te halen en de gebruiksduur van uw apparatuur te verlengen.
Veelgestelde vragen
Wanneer moeten rotoren worden gebalanceerd?
Balanceren is vereist wanneer het trillingsniveau stijgt, na elke reparatie aan roterende onderdelen, na het vervangen van rotorcomponenten, en ook routinematig als onderdeel van gepland onderhoud (doorgaans eens per 1-2 jaar voor bedrijfskritische apparatuur).
Kan apparatuur worden gebalanceerd zonder deze te demonteren?
Ja. Dit staat bekend als balanceren ter plaatse of veldbalanceren. Met behulp van draagbare instrumenten kan een specialist de rotor balanceren precies waar hij is geïnstalleerd, zonder hem uit de machine te verwijderen. Deze aanpak bespaart zowel tijd als de kosten van demontage.
Hoeveel kost balanceren?
De prijs hangt af van het gewicht van de rotor, de complexiteit van de apparatuur en de balanceermethode. Als ruwe richtlijn: kleine rotoren (tot 100 kg) — vanaf EUR 150-250, middelgroot (100-1000 kg) — vanaf EUR 250-500, groot (meer dan 1000 kg) — vanaf EUR 500.
Balanceren en trillingsdiagnostiek
